12月6日，濟南國科醫工科技發展有限公司召開研討會，本次是共聚焦顯微鏡課題組第二次匯報，主要內容為項目進展及下一步工作安排。具體內容可以分為如下幾部分
第一部分是濟南共聚焦顯微鏡的實驗裝置及實驗樣機進展
現已完成熒光顯微鏡主體及光學配件的購置、搭建實驗裝置光路，對NIB900熒光顯微鏡進行操作學習，觀察實驗樣品的明場成像及熒光成像。對物鏡定位器、激光器、功率計、掃描振鏡進行調試操作。進行激光器及振鏡固定零件的設計與加工，初步搭建實驗光路。下一步工作計劃，撰寫一篇掃描頭結構方面的相關專利；拿到掃描頭及控制電箱，搭建完整共聚焦樣機，完成系統調試，跟進共聚焦產品化項目。

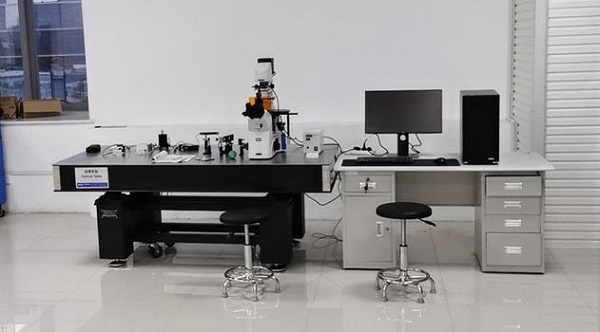

共聚焦實驗裝置
第二部分是自適應光學共聚焦顯微鏡的原理及設計方案介紹
由于厚樣本組織中各種物質折射率不均勻會引起像差，所以共焦熒光顯微鏡在活體成像時成像深度有限，在光學系統中添加可修正的光學部件，通過調整修正部件來提升圖像質量，實時校正波前像差，自適應光學系統由波前傳感器、波前控制器、波前校正器（變形鏡）組成，在共聚焦顯微鏡模塊中添加自適應光學系統，可進一步提升成像效果。

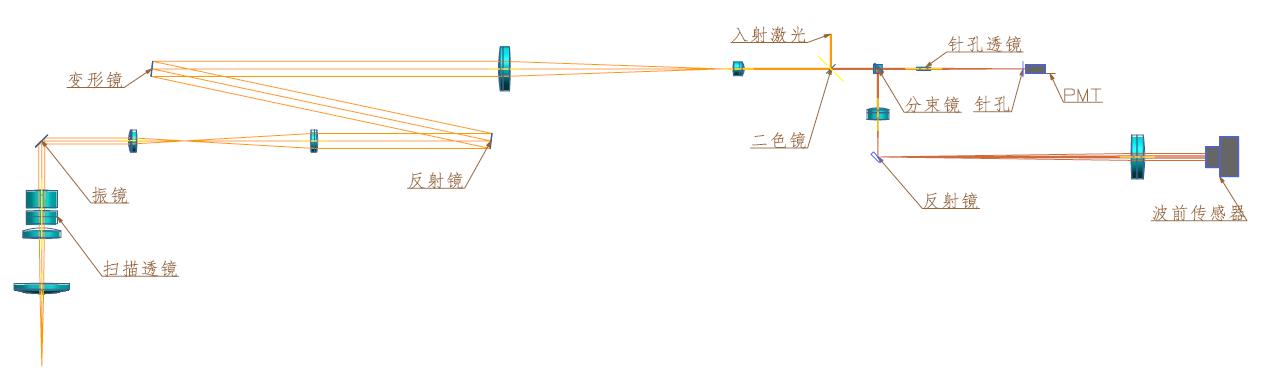

自適應共聚焦原理圖
機械設計需要保證所有光學部件均能光學平板上布置并充分利用空間，需要在不改動光學原理的情況下調整零件布局，并且針對每個光學件的結構尺寸特點，設計具有可調節的組件裝置，保證能夠與光軸對齊，滿足光學設計中的尺寸要求。初步整體設計方案如下：

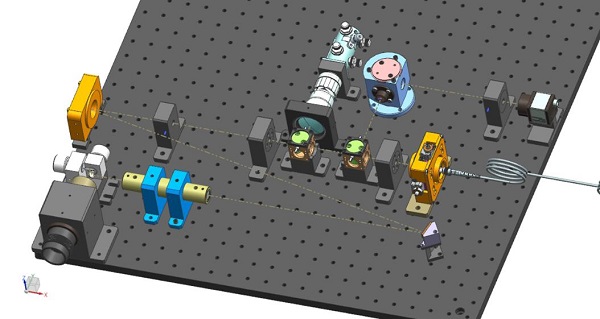

自適應共聚焦光學組件布局
項目組匯報完畢后，研發部各位在原理，機械加工等方面進行了討論，對此項目有了具體的認識。濟南國科醫工科技發展有限公司負責人姜琛昱也提出了很多專業性的問題，如從光學原理上怎么為什么能夠提高分辨率，此顯微鏡與光片顯微鏡的區別，光路中的設計角度的依據。姜琛昱和各位同事的問題和建議對整個項目的繼續推進有很重要的意義。
附件下載：
濟南國科醫工科技發展有限公司召開共聚焦組第二次研討會
12月6日，濟南國科醫工科技發展有限公司召開研討會，本次是共聚焦顯微鏡課題組第二次匯報，主要內容為項目進展及下一步工作安排。具體內容可以分為如下幾部分
第一部分是濟南共聚焦顯微鏡的實驗裝置及實驗樣機進展
現已完成熒光顯微鏡主體及光學配件的購置、搭建實驗裝置光路，對NIB900熒光顯微鏡進行操作學習，觀察實驗樣品的明場成像及熒光成像。對物鏡定位器、激光器、功率計、掃描振鏡進行調試操作。進行激光器及振鏡固定零件的設計與加工，初步搭建實驗光路。下一步工作計劃，撰寫一篇掃描頭結構方面的相關專利；拿到掃描頭及控制電箱，搭建完整共聚焦樣機，完成系統調試，跟進共聚焦產品化項目。
共聚焦實驗裝置
第二部分是自適應光學共聚焦顯微鏡的原理及設計方案介紹
由于厚樣本組織中各種物質折射率不均勻會引起像差，所以共焦熒光顯微鏡在活體成像時成像深度有限，在光學系統中添加可修正的光學部件，通過調整修正部件來提升圖像質量，實時校正波前像差，自適應光學系統由波前傳感器、波前控制器、波前校正器（變形鏡）組成，在共聚焦顯微鏡模塊中添加自適應光學系統，可進一步提升成像效果。
自適應共聚焦原理圖
機械設計需要保證所有光學部件均能光學平板上布置并充分利用空間，需要在不改動光學原理的情況下調整零件布局，并且針對每個光學件的結構尺寸特點，設計具有可調節的組件裝置，保證能夠與光軸對齊，滿足光學設計中的尺寸要求。初步整體設計方案如下：
自適應共聚焦光學組件布局
項目組匯報完畢后，研發部各位在原理，機械加工等方面進行了討論，對此項目有了具體的認識。濟南國科醫工科技發展有限公司負責人姜琛昱也提出了很多專業性的問題，如從光學原理上怎么為什么能夠提高分辨率，此顯微鏡與光片顯微鏡的區別，光路中的設計角度的依據。姜琛昱和各位同事的問題和建議對整個項目的繼續推進有很重要的意義。
